Trong các nhà máy sản xuất nhựa, cơ khí, dập kim loại và đúc công nghiệp, khuôn là một trong những loại vật tư có giá trị cao, kích thước lớn và trọng lượng nặng. Một bộ khuôn ép nhựa hoặc khuôn dập có thể nặng từ vài trăm đến hàng nghìn kilogram. Nếu không được lưu trữ đúng cách, khuôn không chỉ chiếm nhiều diện tích nhà xưởng mà còn gây khó khăn khi xuất nhập, kiểm kê và bảo quản.
╰┈➤ Xem thêm: Kệ kho hàng giá cạnh tranh - Hỗ trợ 24/7 quý khách có thể tham khảo

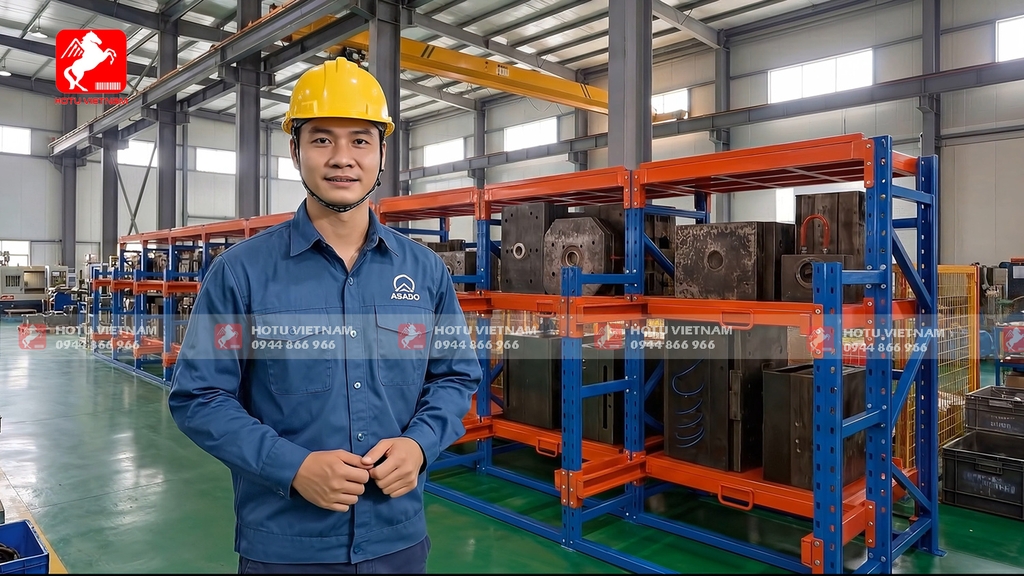

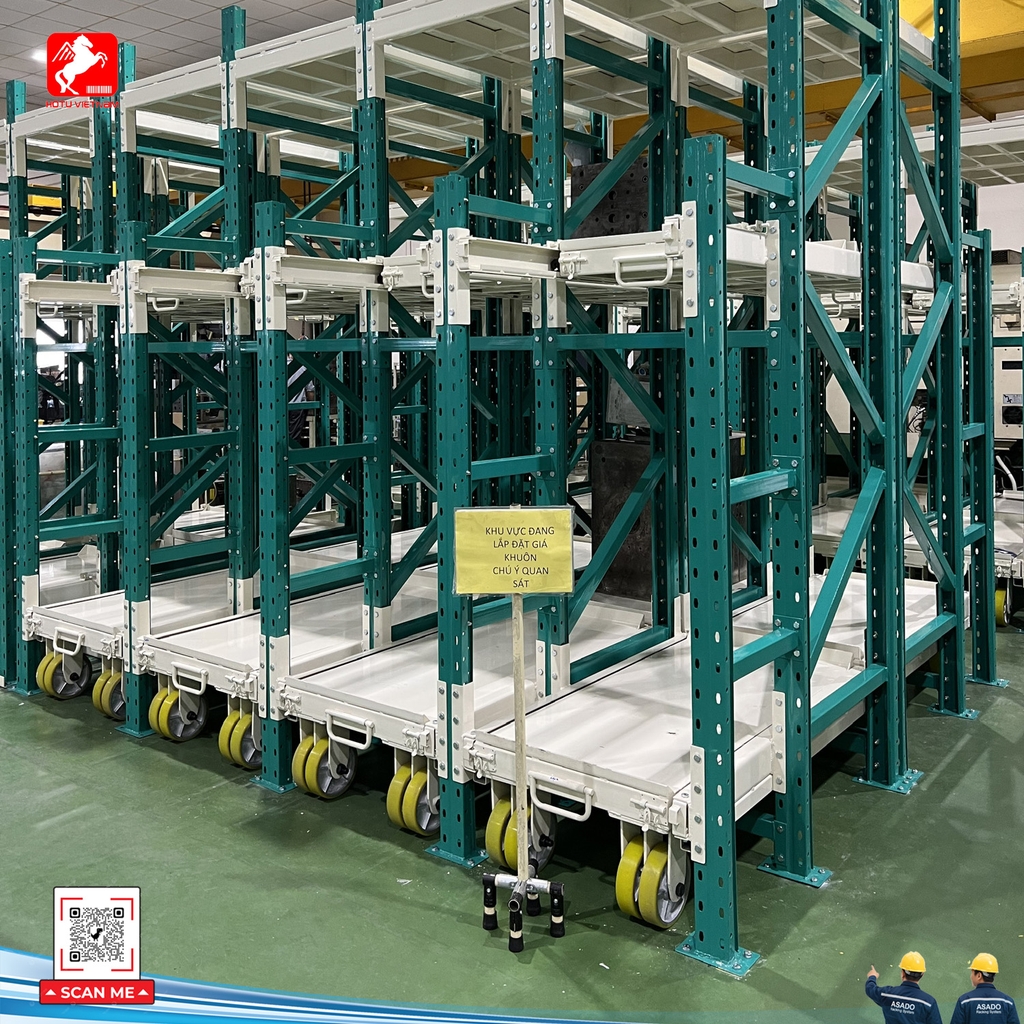

Kệ khuôn - Mold Storage Racking được phát triển chuyên dụng để giải quyết những vấn đề này. Với kết cấu chịu tải nặng, tầng chứa khuôn dạng kéo, ray trượt và các cơ cấu hỗ trợ nâng hạ, hệ thống kệ giúp doanh nghiệp tổ chức khu vực lưu trữ khoa học hơn, tận dụng không gian hiệu quả và thuận tiện trong quá trình lấy khuôn phục vụ sản xuất.
Đặc biệt, Kệ khuôn có thể được thiết kế theo nhiều mức tải trọng như 1000kg, 2000kg, 3000kg/tầng hoặc cao hơn tùy theo trọng lượng thực tế của khuôn. Hệ thống cũng có thể kết hợp pa lăng, thiết bị nâng hạ và hệ thống điều khiển tự động, đáp ứng nhu cầu tự động hóa trong các nhà máy hiện đại.
Kệ khuôn là gì?
Kệ khuôn ( Mold Storage Racking ) là hệ thống giá kệ chuyên dụng dùng để lưu trữ các loại khuôn có trọng lượng lớn như khuôn ép nhựa, khuôn dập, khuôn đúc, khuôn đột dập và khuôn cơ khí.
Khác với các loại kệ kho thông thường, Kệ khuôn được thiết kế dựa trên đặc điểm riêng của khuôn: trọng lượng lớn, kích thước đa dạng, yêu cầu cao về độ ổn định và thường xuyên cần xuất nhập trong quá trình sản xuất.
Vì sao khuôn tải trọng nặng cần hệ thống kệ chuyên dụng?
Việc đặt khuôn trực tiếp trên sàn thường khiến diện tích kho nhanh chóng bị chiếm dụng. Khi số lượng khuôn tăng lên, doanh nghiệp phải mở rộng khu vực lưu trữ hoặc xếp chồng khuôn, dẫn đến khó khăn trong việc lấy khuôn và kiểm soát tình trạng khuôn.
Kệ để khuôn giúp bố trí khuôn thành từng tầng riêng biệt, phân loại theo mã khuôn, kích thước hoặc dây chuyền sản xuất. Nhờ đó, không gian được khai thác tốt hơn và việc quản lý khuôn trở nên khoa học.

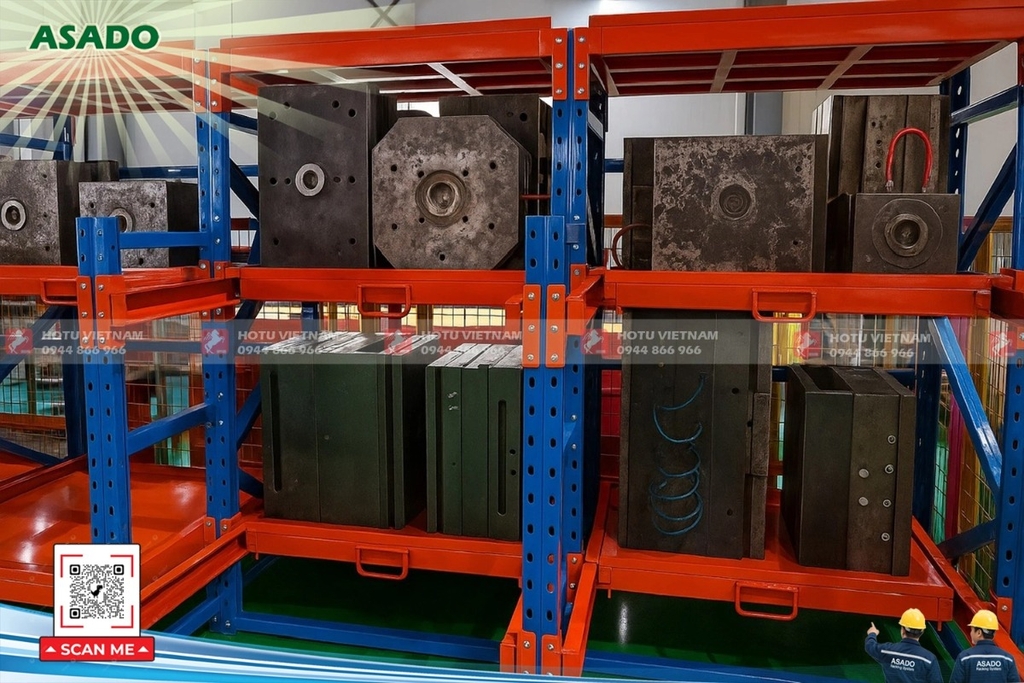

1. Kệ khuôn ép nhựa

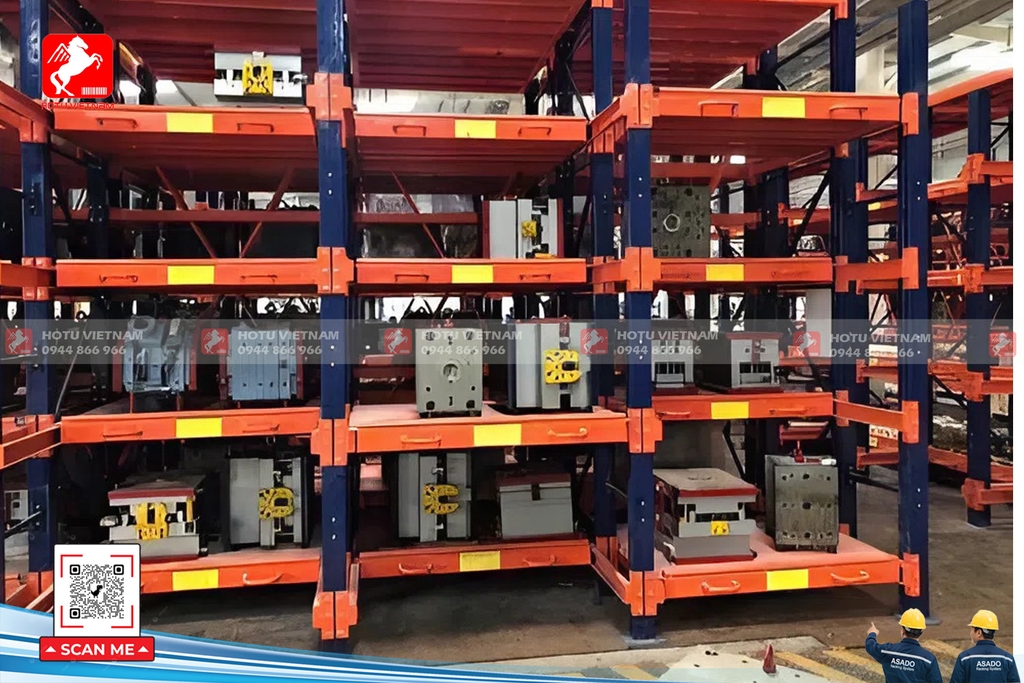

Kệ khuôn ép nhựa phù hợp với các nhà máy sản xuất linh kiện nhựa, bao bì, đồ gia dụng, thiết bị điện tử và các sản phẩm công nghiệp. Khuôn ép nhựa thường có trọng lượng lớn, bề mặt cần được bảo vệ và phải được lấy ra thường xuyên để thay khuôn, bảo trì hoặc sửa chữa.
2. Kệ khuôn dập
Kệ khuôn dập được sử dụng để lưu trữ khuôn dập kim loại, khuôn đột, khuôn tạo hình và các bộ khuôn phục vụ sản xuất cơ khí. Đối với khuôn dập có trọng lượng lớn, kết cấu kệ cần được tính toán phù hợp với tải trọng và phương pháp lấy khuôn. Các tầng kéo có thể giúp quá trình đưa khuôn ra ngoài thuận tiện hơn.
4. Kệ khuôn đúc
Khuôn đúc kim loại thường có kích thước và trọng lượng lớn. Kệ khuôn đúc cần có kết cấu chắc chắn, khả năng chịu tải cao và phù hợp với thiết bị nâng hạ được sử dụng trong nhà máy.
5. Kệ khuôn cơ khí

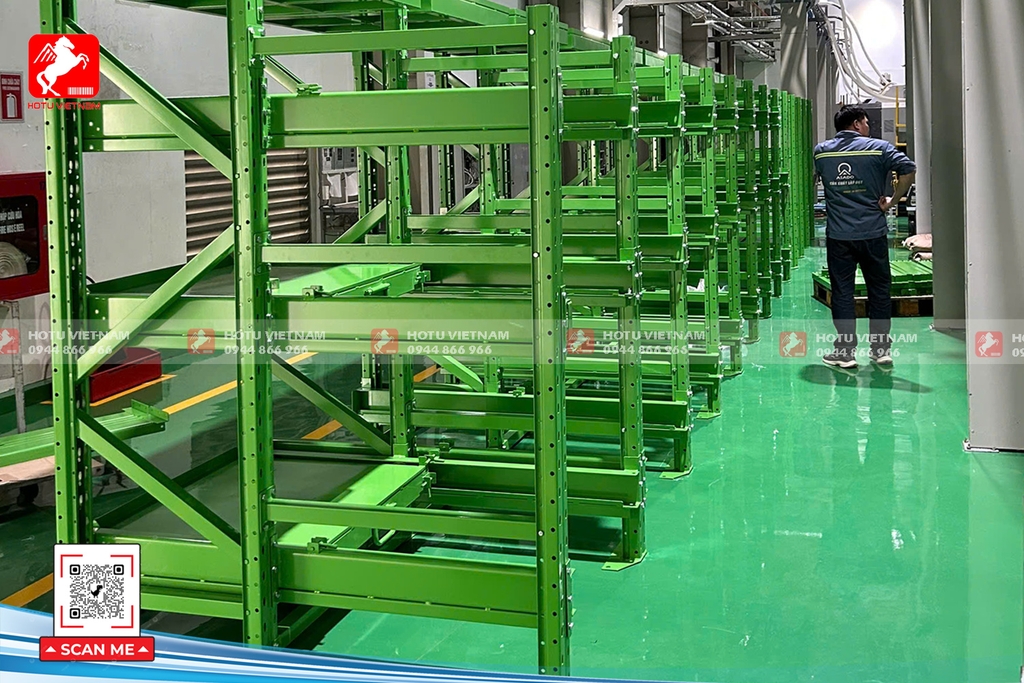

Trong các xưởng cơ khí, khuôn mẫu có thể được sử dụng cho nhiều công đoạn khác nhau. Kệ khuôn cơ khí giúp phân loại và lưu trữ khuôn theo từng nhóm sản phẩm, máy móc hoặc dây chuyền sản xuất.
6. Phụ tùng thiết bị hạng nặng
Trong các nhà máy sản xuất các sản phẩm hạng nặng như thiết bị, động cơ cũng có thể sử dụng kệ này để lưu trữ

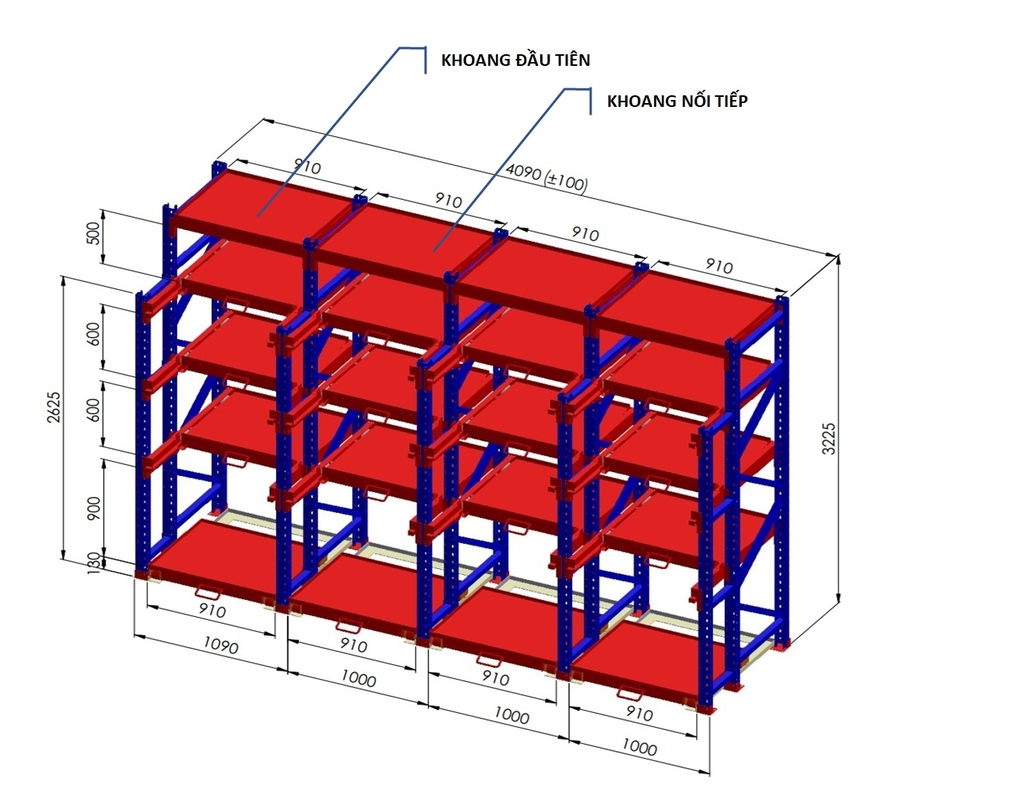

Một hệ thống Mold Storage Racking có thể được thiết kế khác nhau tùy theo tải trọng và yêu cầu sử dụng. Các bộ phận cơ bản thường bao gồm:
Khung kệ chịu tải trọng nặng: Khung kệ là bộ phận chịu lực chính của hệ thống. Cột, thanh giằng và các liên kết được thiết kế để đảm bảo khả năng chịu tải của toàn bộ hệ thống.
Tầng chứa khuôn: Tầng kệ là vị trí trực tiếp đặt khuôn. Tùy thiết kế, tầng có thể sử dụng mặt thép hoặc kết cấu thép chịu tải phù hợp. Kích thước mỗi tầng cần được xác định dựa trên chiều dài, chiều rộng và chiều cao của khuôn. Việc thiết kế vừa đủ giúp hạn chế không gian chết và tối ưu diện tích nhà xưởng.

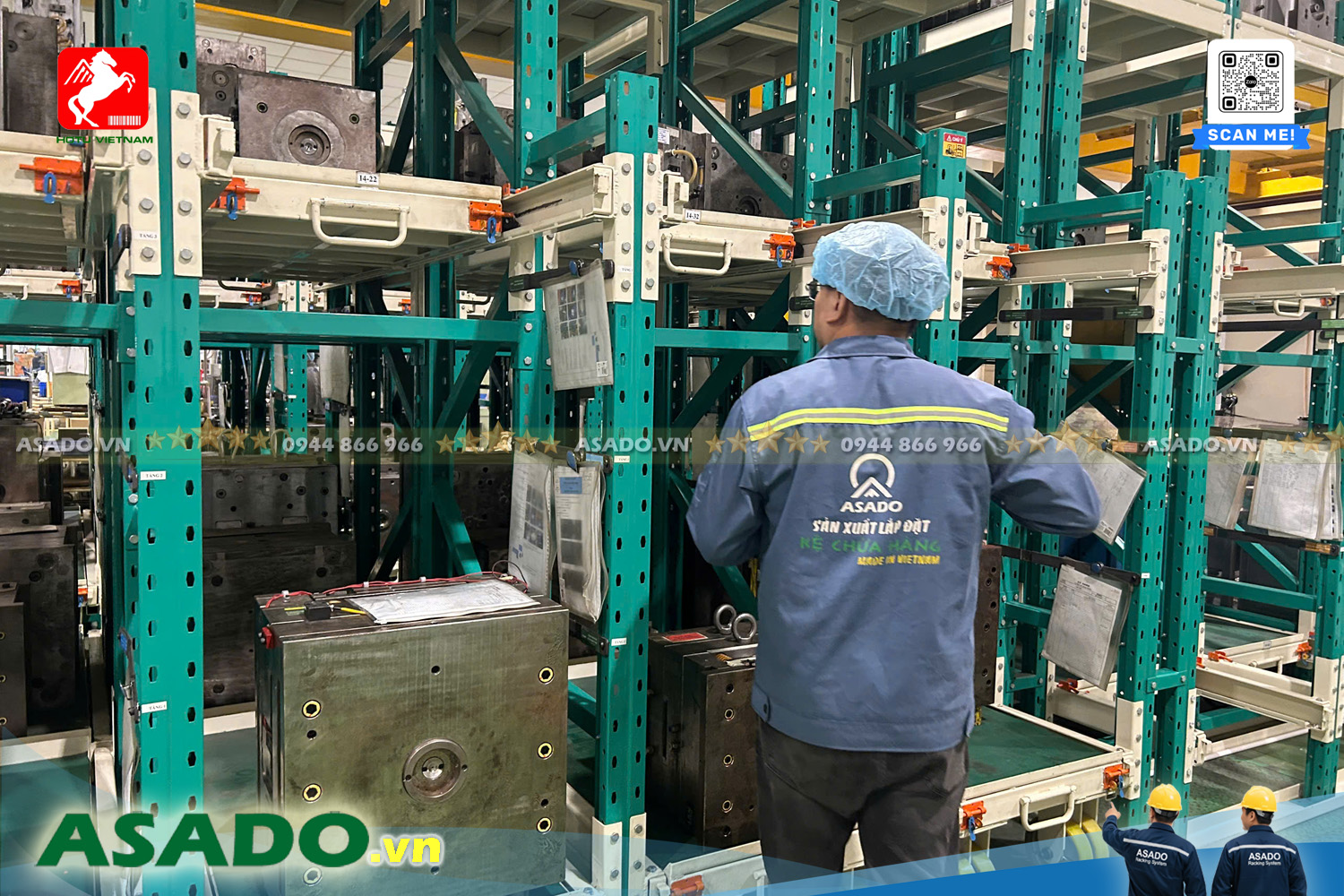

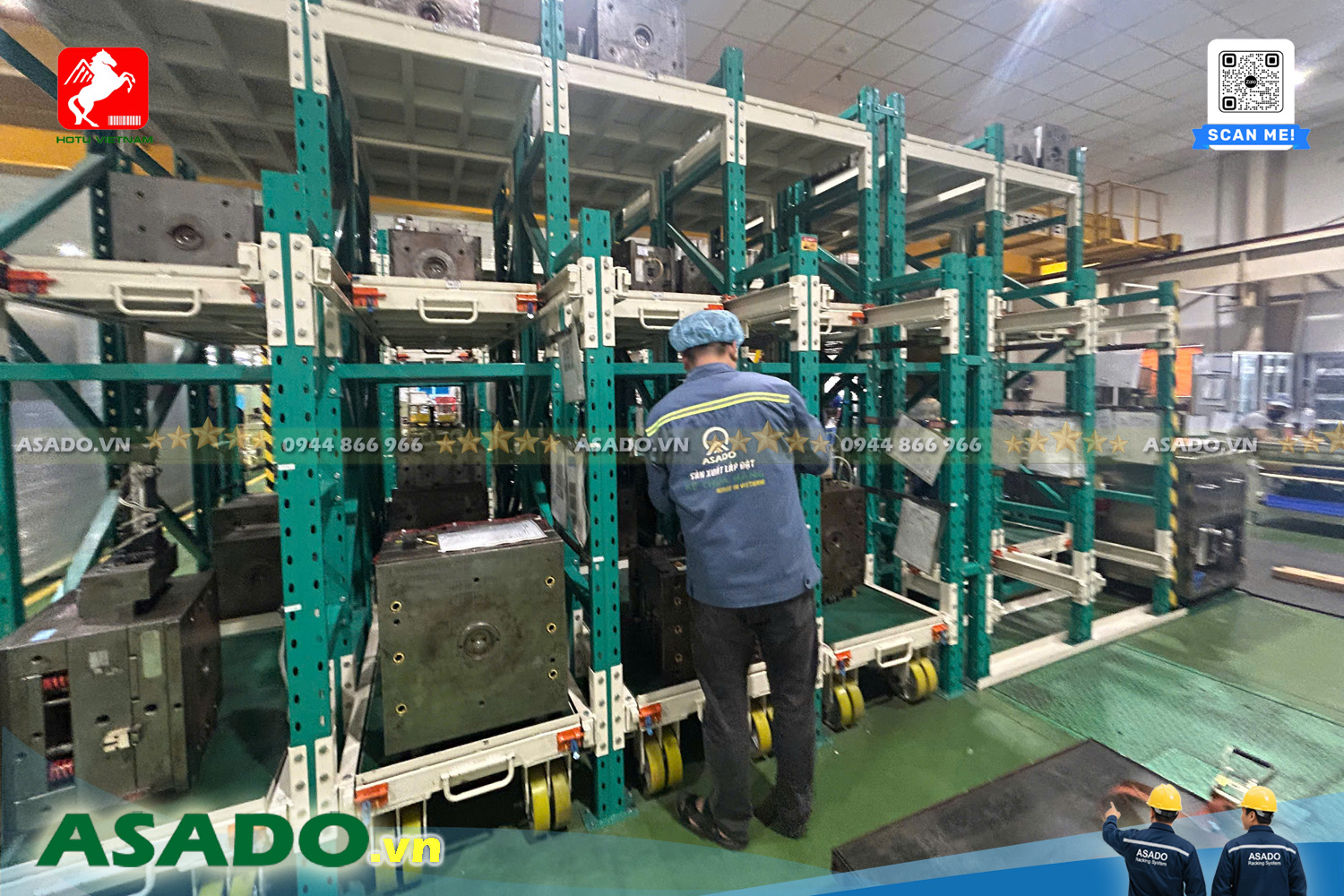

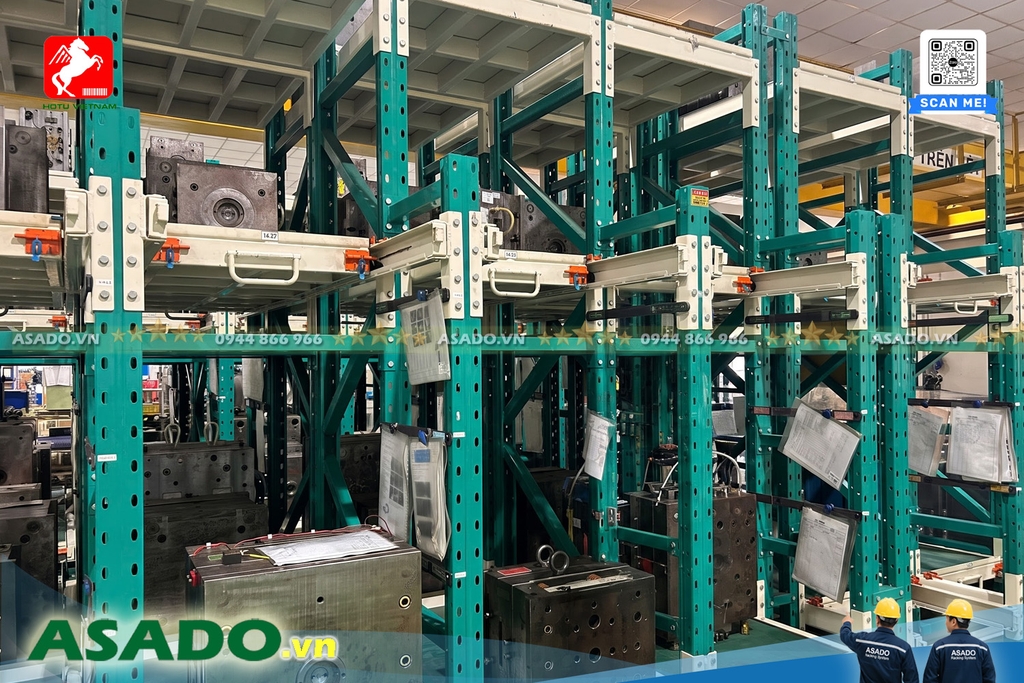

Kệ khuôn ray trượt là một trong những cấu hình được sử dụng phổ biến. Ray trượt cho phép tầng chứa khuôn di chuyển ra phía trước. Khi cần lấy khuôn, người vận hành kéo tầng kệ ra ngoài để tiếp cận khuôn thuận tiện hơn. Ray cần được lựa chọn dựa trên tải trọng thực tế, tần suất sử dụng và phương pháp vận hành. Đối với khuôn rất nặng, hệ thống ray và cơ cấu kéo phải được tính toán đồng bộ với kết cấu tầng kệ.

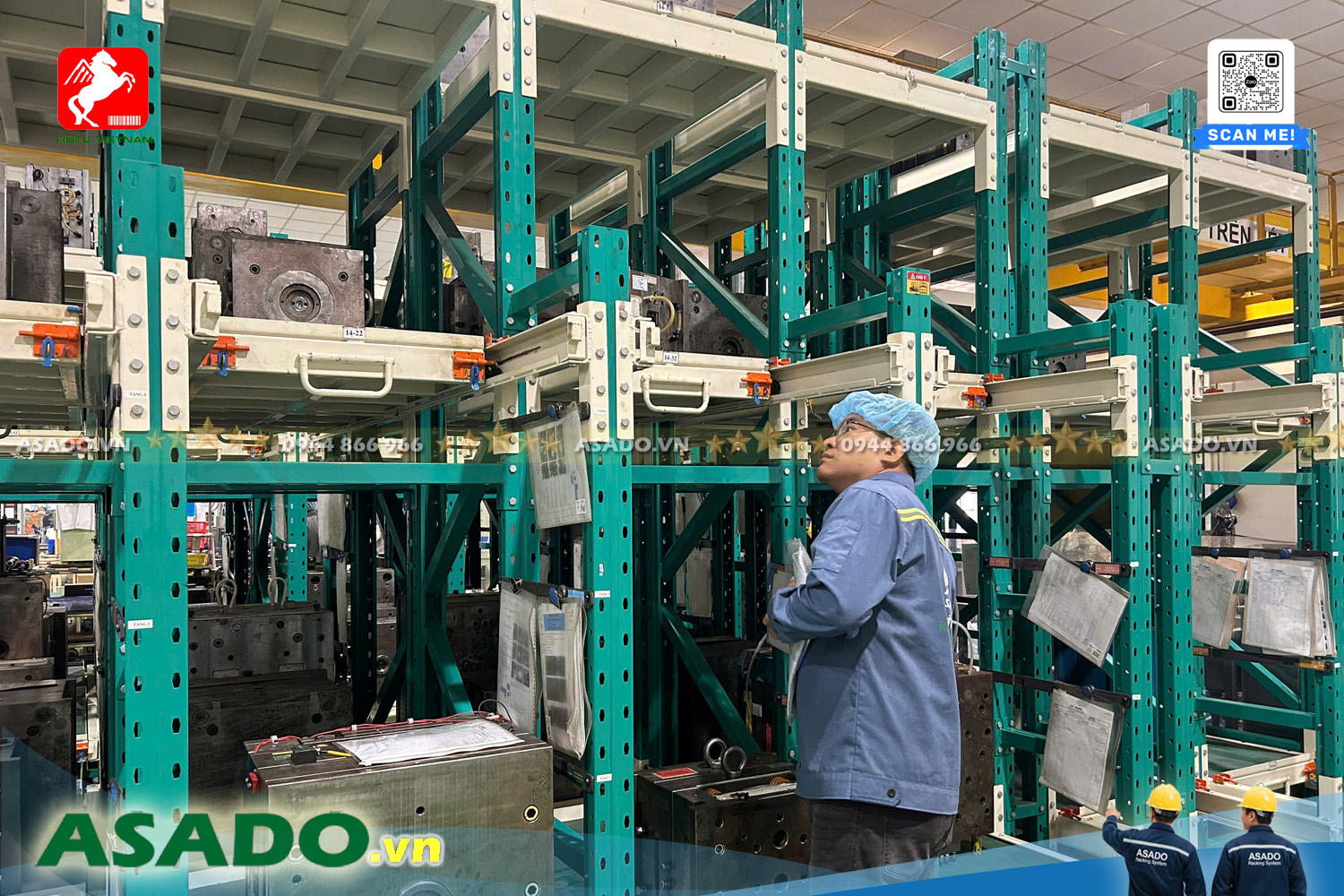

Cơ cấu ngăn kéo: sử dụng các tầng có khả năng kéo ra ngoài tương tự dạng ngăn kéo công nghiệp Cấu hình này giúp người sử dụng tiếp cận khuôn nhanh chóng, giảm việc phải di chuyển các khuôn khác để lấy bộ khuôn cần thiết.
Chốt khóa và hệ thống an toàn: Khi tầng kệ có khả năng kéo ra, hệ thống khóa và cơ cấu chốt tự đóng giúp khay được cố dịnh
Hệ thống điều khiển: Đối với những nhà máy có số lượng khuôn lớn hoặc yêu cầu di chuyển khay chứa khuôn ra vào bằng điện, Kệ khuôn có thể được tích hợp hệ thống điều khiển. Tùy cấu hình, hệ thống có thể sử dụng nút nhấn, bảng điều khiển hoặc hệ thống điều khiển trung tâm để điều khiển quá trình di chuyển tầng kệ.

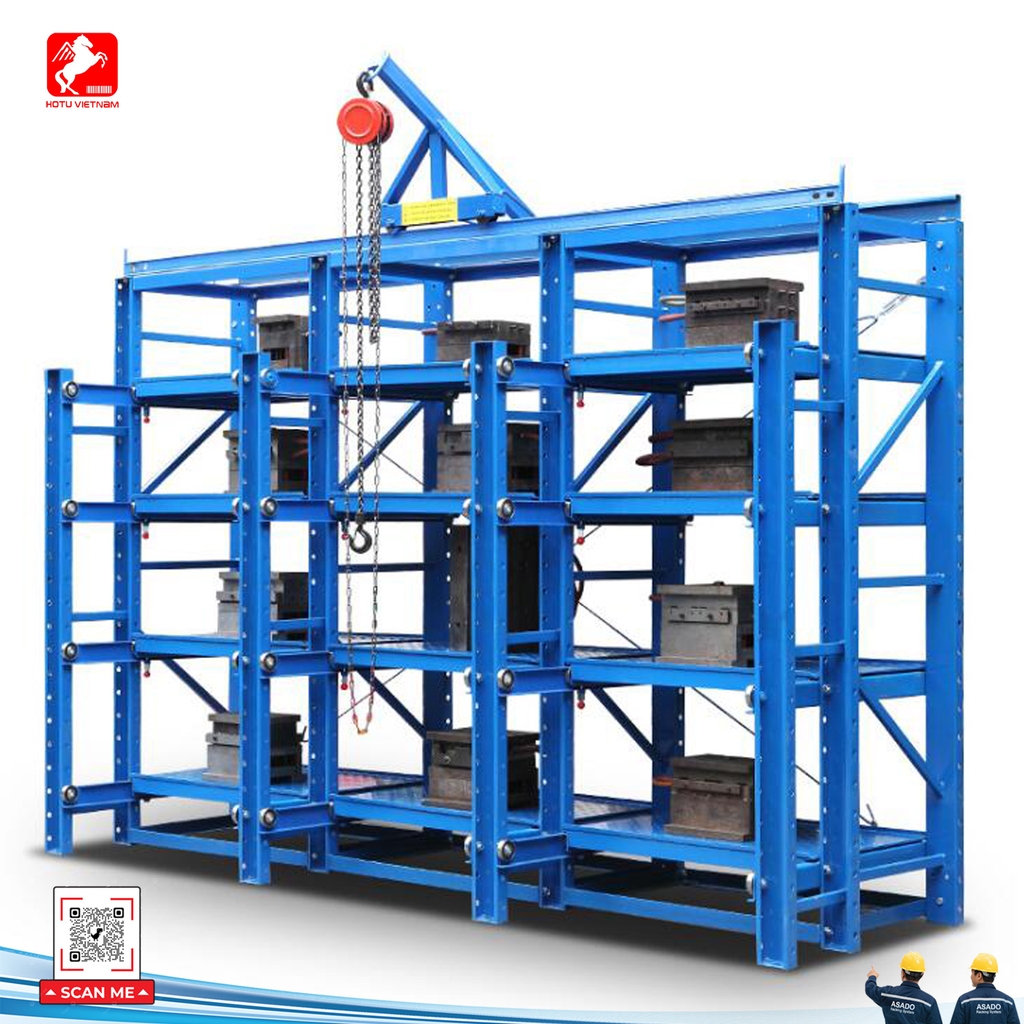

Kệ khuôn tích hợp pa lăng: Đối với khuôn có trọng lượng lớn, doanh nghiệp có thể lựa chọn Kệ khuôn tích hợp pa lăng hoặc kết hợp kệ với hệ thống nâng hạ bên ngoài. Pa lăng hỗ trợ nâng và di chuyển khuôn từ vị trí lưu trữ đến khu vực thao tác. Việc lựa chọn thiết bị nâng phải dựa trên trọng lượng khuôn, tải trọng thiết kế và phương án vận hành thực tế.
╰┈➤ Xem thêm: Kệ kho lạnh cho ngành Thực phẩm, Dược phẩm y tế và thủy sản quý khách có thể tham khảo

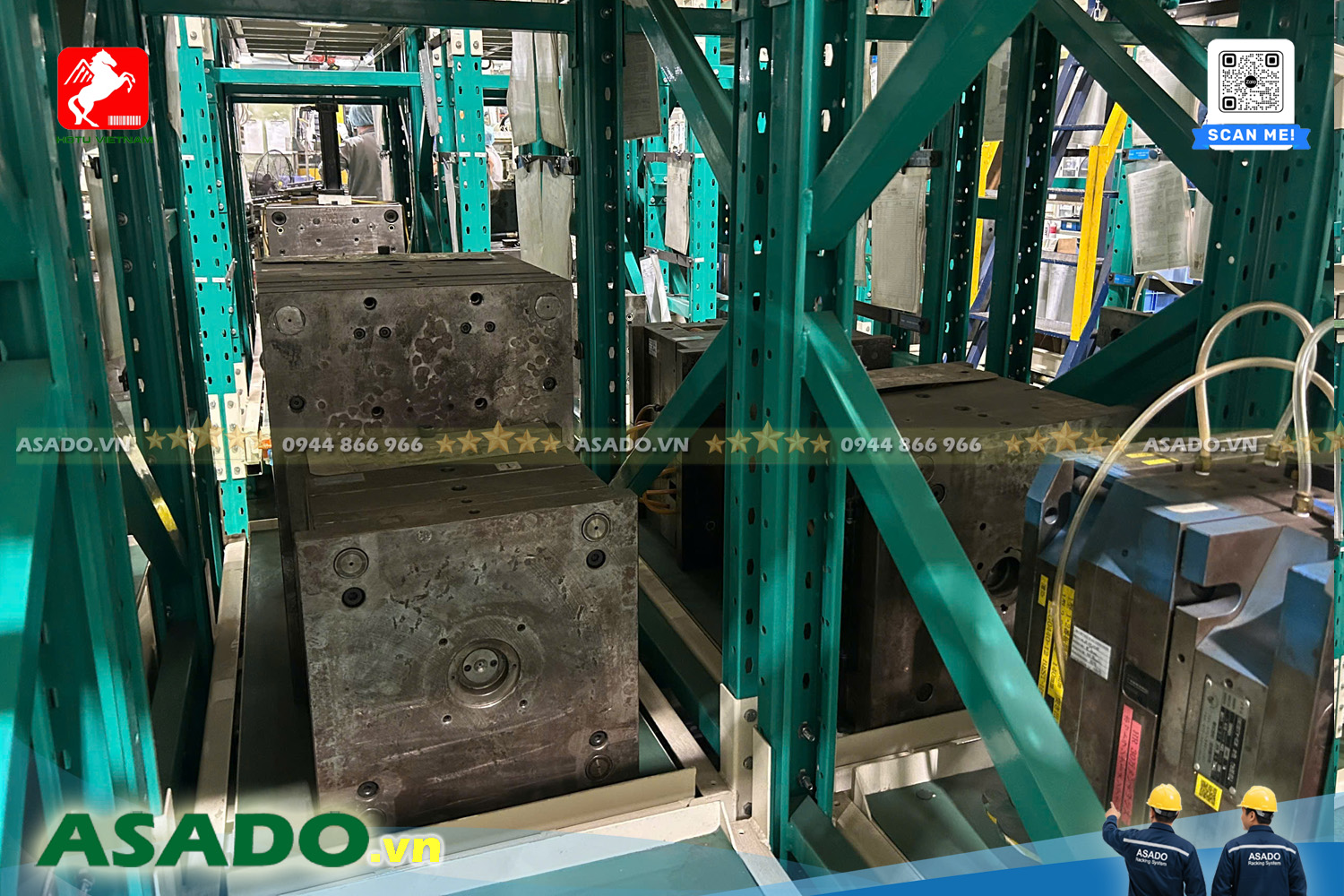

Một trong những ưu điểm nổi bật của Kệ khuôn ray trượt là khả năng đưa tầng chứa khuôn ra khỏi khung kệ. Thay vì phải đưa thiết bị nâng vào sâu bên trong kệ, tầng chứa có thể được kéo về phía trước để tạo không gian thao tác.

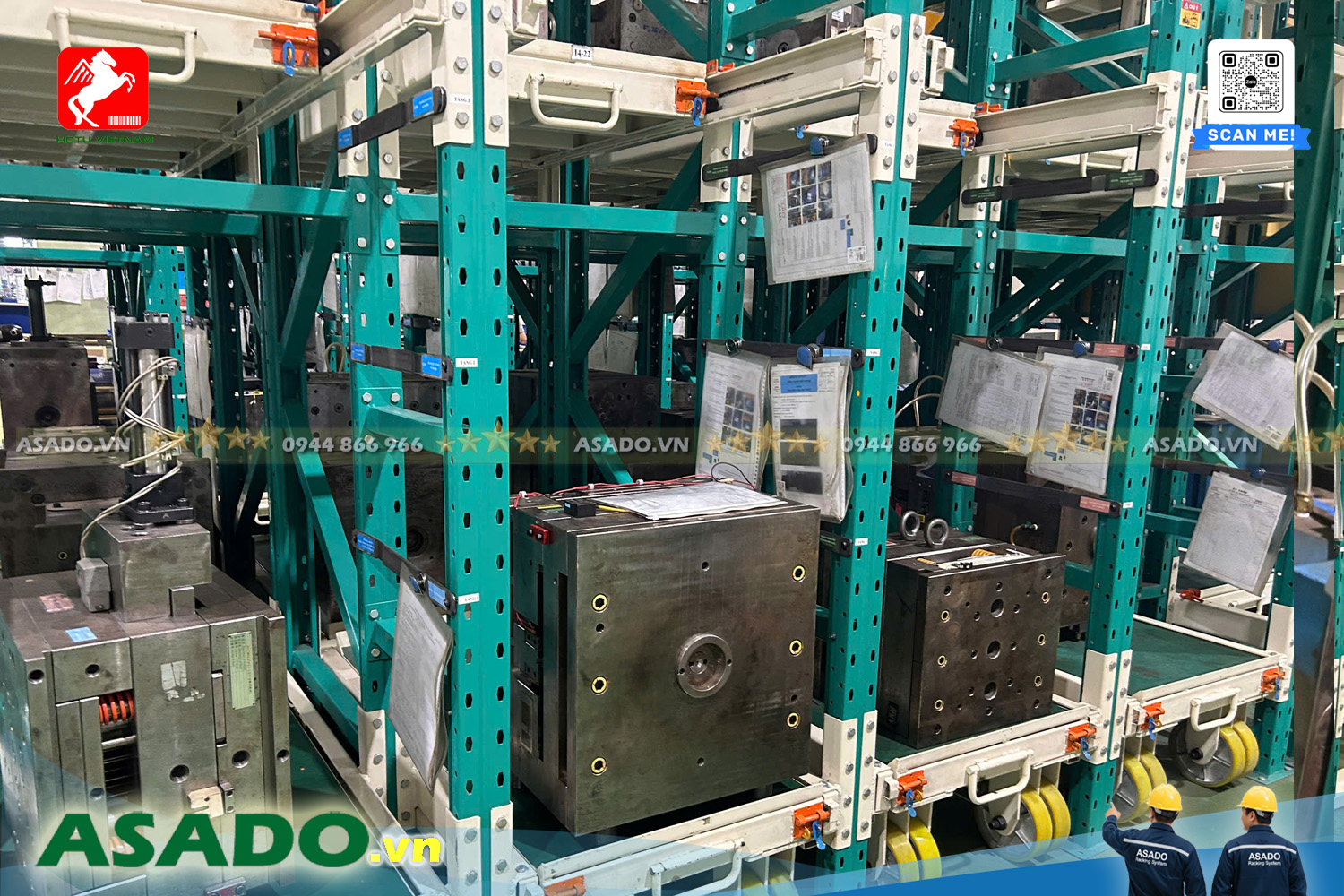

Với Kệ khuôn ray trượt kéo tay, các khuôn có trọng lượng phù hợp có thể được thao tác bằng cơ cấu kéo được thiết kế chuyên dụng. Đối với khuôn nặng hơn, có thể kết hợp pa lăng hoặc thiết bị nâng. Tùy yêu cầu, hệ thống có thể được thiết kế bán tự động hoặc tự động, giúp giảm thao tác thủ công và nâng cao hiệu quả quản lý khuôn.
Kệ để khuôn 1000kg phù hợp với các loại khuôn có trọng lượng khoảng 1 tấn hoặc theo tải trọng thiết kế của từng tầng. Đây là cấu hình có thể ứng dụng trong nhiều nhà máy nhựa, cơ khí và xưởng khuôn mẫu.
Kệ để khuôn 2000kg dành cho những bộ khuôn có trọng lượng lớn hơn. Khi tăng tải trọng, kết cấu khung, tầng chứa, ray trượt và các điểm liên kết cần được tính toán phù hợp
Kệ để khuôn 3000kg hướng đến các khuôn công nghiệp có trọng lượng rất lớn. Đối với cấu hình này, doanh nghiệp cần cung cấp chính xác trọng lượng khuôn, kích thước khuôn, số tầng và phương pháp lấy khuôn để đơn vị thiết kế có thể đưa ra giải pháp phù hợp.
Không nên chỉ lựa chọn kệ dựa trên con số tải trọng danh nghĩa. Tải trọng thiết kế cần được xác định dựa trên điều kiện làm việc thực tế của hệ thống.
1. Tối ưu không gian lưu trữ
Thay vì trải khuôn trên sàn, Kệ khuôn tận dụng không gian theo chiều cao để bố trí nhiều vị trí lưu trữ hơn trên cùng diện tích.
2. Lưu trữ khuôn tải trọng nặng an toàn
Khuôn được bố trí trên các tầng được thiết kế chuyên dụng, hạn chế tình trạng đặt khuôn tùy ý hoặc xếp chồng thiếu kiểm soát.
3. Dễ dàng lấy và cất khuôn
Với tầng kéo và ray trượt, người vận hành có thể tiếp cận khuôn thuận tiện hơn.
4. Giảm thời gian tìm kiếm và di chuyển
Các vị trí kệ có thể được đánh mã theo từng khuôn, sản phẩm hoặc dây chuyền. Điều này giúp nhân viên xác định vị trí khuôn nhanh hơn.
5. Hạn chế va chạm và hư hỏng khuôn
Việc bố trí khuôn riêng biệt giúp giảm nguy cơ va chạm giữa các bộ khuôn trong quá trình lưu trữ và lấy khuôn.
6. Quản lý khuôn khoa học hơn
Kệ khuôn có thể kết hợp với mã số vị trí, tem nhận diện hoặc hệ thống quản lý kho để theo dõi tình trạng và lịch sử sử dụng khuôn.
Một trong những lý do chính doanh nghiệp đầu tư Mold Storage Racking là nhu cầu tiết kiệm diện tích.
Khi khuôn được đặt trực tiếp trên sàn, diện tích lưu trữ tăng theo số lượng khuôn. Trong khi đó, hệ thống kệ cho phép bố trí khuôn theo nhiều tầng.
Doanh nghiệp có thể phân chia:
Đặc biệt, đối với những nhà máy có hàng trăm bộ khuôn, việc quy hoạch ngay từ đầu sẽ giúp hạn chế tình trạng phải di chuyển khuôn nhiều lần hoặc sử dụng diện tích sàn không hiệu quả.
1. Kệ khuôn cho nhà máy nhựa
Đây là một trong những ứng dụng phổ biến nhất. Kệ được sử dụng để lưu trữ khuôn ép nhựa trước và sau quá trình sản xuất.
2. Kệ khuôn cho xưởng cơ khí
Các xưởng cơ khí có thể sử dụng kệ để lưu trữ khuôn dập, khuôn đột, khuôn tạo hình và các bộ khuôn chuyên dụng.
3. Nhà máy sản xuất Ô tô - xe máy và linh kiện
Các doanh nghiệp sản xuất linh kiện điện tử, ô tô, xe máy và sản phẩm công nghiệp thường phải quản lý nhiều bộ khuôn với kích thước khác nhau.
4. Nhà máy dập và gia công kim loại
Kệ khuôn giúp tổ chức khu vực lưu trữ khuôn dập, khuôn đột và các bộ khuôn phục vụ sản xuất.
5. Xưởng khuôn mẫu
Đối với xưởng chuyên chế tạo và sửa chữa khuôn, hệ thống lưu trữ cần có khả năng đáp ứng nhiều kích thước và trọng lượng khác nhau.
6. Khu vực bảo trì và lưu trữ khuôn
Khuôn chờ bảo trì, sửa chữa hoặc chưa đưa vào sản xuất cũng có thể được phân khu riêng trên hệ thống kệ.
╰┈➤ Xem thêm: Pallet sắt thép xếp chồng - giải pháp siêu bền chịu tải cao
1. Xác định trọng lượng khuôn
Đây là thông số quan trọng nhất. Doanh nghiệp cần xác định trọng lượng lớn nhất của khuôn để lựa chọn tải trọng kệ phù hợp.
2. Xác định kích thước khuôn
Cần xác định chiều dài, chiều rộng và chiều cao của khuôn. Nên sử dụng bộ khuôn có kích thước lớn nhất làm cơ sở để thiết kế.
3. Xác định số lượng khuôn
Số lượng khuôn quyết định chiều dài hệ thống và số tầng cần thiết.
4. Xác định số tầng kệ
Số tầng cần cân đối giữa nhu cầu lưu trữ, chiều cao nhà xưởng và khả năng thao tác.
5. Xác định phương pháp lấy khuôn
Khuôn có thể được lấy bằng tay, kéo tầng kệ, pa lăng, xe nâng hoặc thiết bị nâng chuyên dụng.
6. Xác định yêu cầu tự động hóa
Nếu doanh nghiệp hướng tới nhà máy thông minh, có thể xem xét giải pháp kệ bán tự động hoặc tích hợp hệ thống điều khiển tự động.
1. Khảo sát mặt bằng
Đơn vị thiết kế xác định diện tích, chiều cao, lối đi và các khu vực liên quan.
2. Khảo sát kích thước và trọng lượng khuôn
Thu thập dữ liệu về các bộ khuôn cần lưu trữ.
3. Tính toán tải trọng
Từ dữ liệu khuôn, xác định tải trọng cho từng tầng và toàn bộ hệ thống.
4. Thiết kế Kệ khuôn
Bản vẽ được xây dựng dựa trên mặt bằng và yêu cầu vận hành thực tế.
5. Sản xuất
Các bộ phận của kệ được gia công, hoàn thiện và kiểm tra trước khi lắp đặt.
6. Lắp đặt
Kệ được vận chuyển và lắp đặt tại nhà máy theo bản vẽ thiết kế.
7. Kiểm tra và nghiệm thu
Kiểm tra kết cấu, ray trượt, cơ cấu khóa và các bộ phận liên quan trước khi đưa vào sử dụng.
Báo giá Kệ khuôn không chỉ phụ thuộc vào kích thước tổng thể mà còn phụ thuộc vào nhiều yếu tố kỹ thuật, phổ biến gồm: Tải trọng mỗi tầng, số tầng, kích thước kệ, Loại ray trượt, hệ thống thiết bị đi kèm, địa điểm triển khai dự án...
Vì vậy, để có Báo giá Kệ khuôn chính xác, doanh nghiệp nên cung cấp thông tin về kích thước, trọng lượng và số lượng khuôn cần lưu trữ.
| Tiêu chí | Đặt khuôn trên sàn | Kệ khuôn |
|---|---|---|
| Tận dụng diện tích | Thấp | Cao |
| Khả năng lấy khuôn | Khó hơn | Thuận tiện |
| Quản lý khuôn | Khó phân loại | Dễ phân loại |
| Tận dụng chiều cao | Hạn chế | Tốt |
| Khả năng mở rộng | Hạn chế | Linh hoạt |
| Tổ chức kho | Chưa tối ưu | Khoa học hơn |
Kệ khuôn đặc biệt phù hợp với doanh nghiệp có số lượng khuôn lớn và thường xuyên xuất nhập khuôn trong quá trình sản xuất.
Hotu Việt Nam cung cấp giải pháp giá kệ công nghiệp và hệ thống lưu trữ phù hợp với nhu cầu thực tế của từng nhà máy. Việc thiết kế theo dữ liệu thực tế giúp doanh nghiệp tối ưu không gian và lựa chọn cấu hình phù hợp với phương pháp vận hành.
Đối với Kệ khuôn - Mold Storage Racking, giải pháp có thể được thiết kế theo:
Kệ khuôn - Mold Storage Racking là giải pháp chuyên dụng cho các doanh nghiệp cần lưu trữ khuôn ép nhựa, khuôn dập, khuôn đúc và khuôn cơ khí có trọng lượng lớn. Thay vì để khuôn trực tiếp trên sàn hoặc xếp chồng thiếu khoa học, doanh nghiệp có thể sử dụng hệ thống kệ nhiều tầng để tận dụng không gian, tổ chức kho khoa học và thuận tiện hơn trong quá trình xuất nhập khuôn.
Hotu Việt Nam cung cấp dịch vụ khảo sát và thiết kế MIỄN PHÍ Kệ khuôn - Mold Storage Racking theo kích thước, tải trọng và mặt bằng thực tế, giúp doanh nghiệp xây dựng hệ thống lưu trữ khuôn an toàn, khoa học và tối ưu không gian.
╰┈➤ Xem thêm: Kệ chứa hàng sản xuất tại Việt Nam quý khách có thể tham khảo
1. Kệ khuôn là gì?
Kệ khuôn là hệ thống giá kệ chuyên dụng để lưu trữ khuôn ép nhựa, khuôn dập, khuôn đúc và khuôn cơ khí có trọng lượng lớn.
2. Kệ khuôn ép nhựa dùng để làm gì?
Kệ khuôn ép nhựa giúp lưu trữ, phân loại và bảo quản khuôn ép nhựa trong nhà máy, đồng thời tạo điều kiện thuận lợi cho quá trình xuất nhập khuôn.
3. Kệ khuôn chịu được bao nhiêu kg?
Tải trọng phụ thuộc vào thiết kế. Các cấu hình phổ biến có thể được thiết kế theo nhu cầu 1000kg, 2000kg, 3000kg/tầng hoặc cao hơn.
4. Kệ khuôn 1000kg có thể kéo bằng tay không?
Có thể thiết kế cơ cấu kéo tay cho những trường hợp phù hợp. Tuy nhiên, phương án cụ thể cần căn cứ vào trọng lượng khuôn, cơ cấu ray và điều kiện vận hành.
5. Kệ khuôn 2000kg cần ray trượt loại nào?
Ray cần được lựa chọn dựa trên tải trọng thực tế của tầng kệ, tần suất sử dụng và phương pháp kéo. Không nên lựa chọn ray chỉ dựa trên tải trọng khuôn mà không xét đến toàn bộ kết cấu tầng.
6. Kệ khuôn 3000kg có thể tích hợp pa lăng không?
Có thể thiết kế giải pháp tích hợp hoặc kết hợp với hệ thống nâng hạ phù hợp. Phương án cần được tính toán dựa trên tải trọng khuôn và điều kiện nhà xưởng.
7. Có thể sản xuất Kệ khuôn theo kích thước riêng không?
Có. Kệ có thể được thiết kế dựa trên kích thước khuôn, trọng lượng, số lượng khuôn, chiều cao nhà xưởng và phương pháp xuất nhập.
8. Báo giá Kệ khuôn được tính như thế nào?
Giá phụ thuộc vào kích thước, tải trọng, số tầng, ray trượt, cơ cấu kéo, thiết bị nâng, hệ thống điều khiển và số lượng đặt hàng.
9. Kệ khuôn có được bảo hành như các hệ thống kệ khác không?
Hotu Việt Nam cung cấp dịch vụ bảo hành 3-5 năm khách hàng có thẻ yên tâm sử dụng
10. Tuổi thọ của Kệ khuôn bao lâu ?
Nếu sử dụng đúng tải trọng thiết kế và bảo dưỡng định kỳ, tuổi thọ có thể từ 5-15 năm
