Khuôn đột dập là gì ? Cấu tạo và phân loại và vai trò khuôn dập trong sản xuất

Khuôn đột dập kim loại là gì?

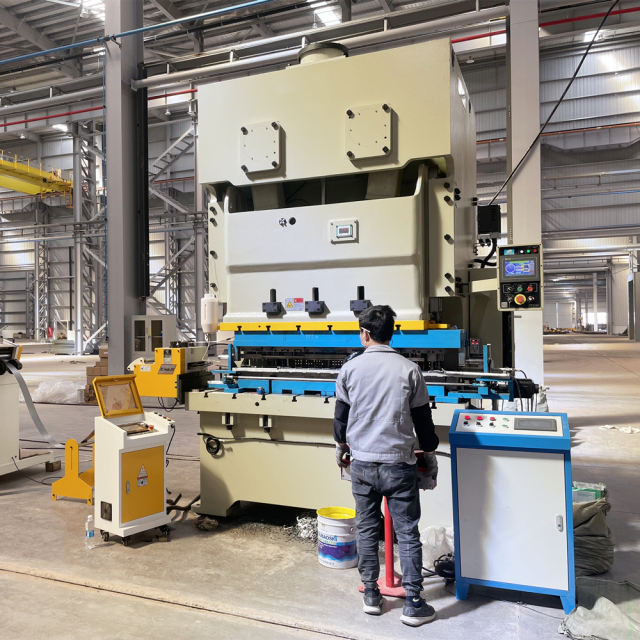

Khuôn đột dập kim loại là một loại dụng cụ chuyên dụng trong ngành gia công cơ khí, được sử dụng để tạo hình sản phẩm từ các tấm kim loại hoặc hợp kim thông qua tác động của lực ép lớn từ máy đột dập.

Quá trình đột dập giúp biến đổi hình dạng vật liệu theo yêu cầu mà vẫn đảm bảo độ chính xác cao, đồng đều và phù hợp cho sản xuất hàng loạt. Đây là công nghệ không thể thiếu trong các ngành công nghiệp hiện đại như ô tô, xe máy, điện tử, thiết bị gia dụng và sản xuất công nghiệp.

>>> Xem thêm: Danh mục sản phẩm Kệ để khuôn để quý vị tham khảo

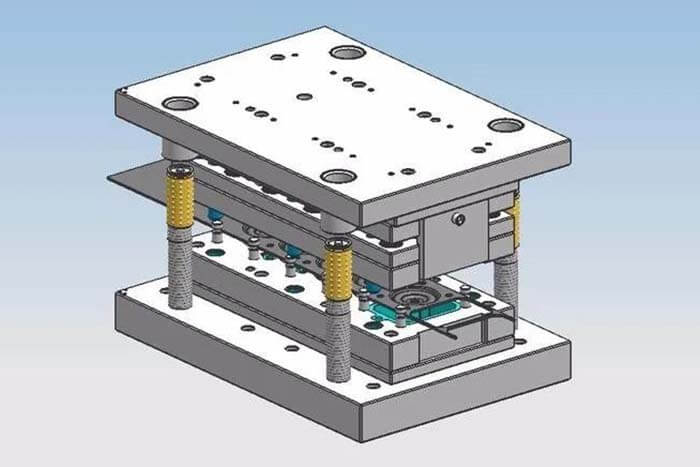

Cấu tạo của Khuôn đột dập kim loại

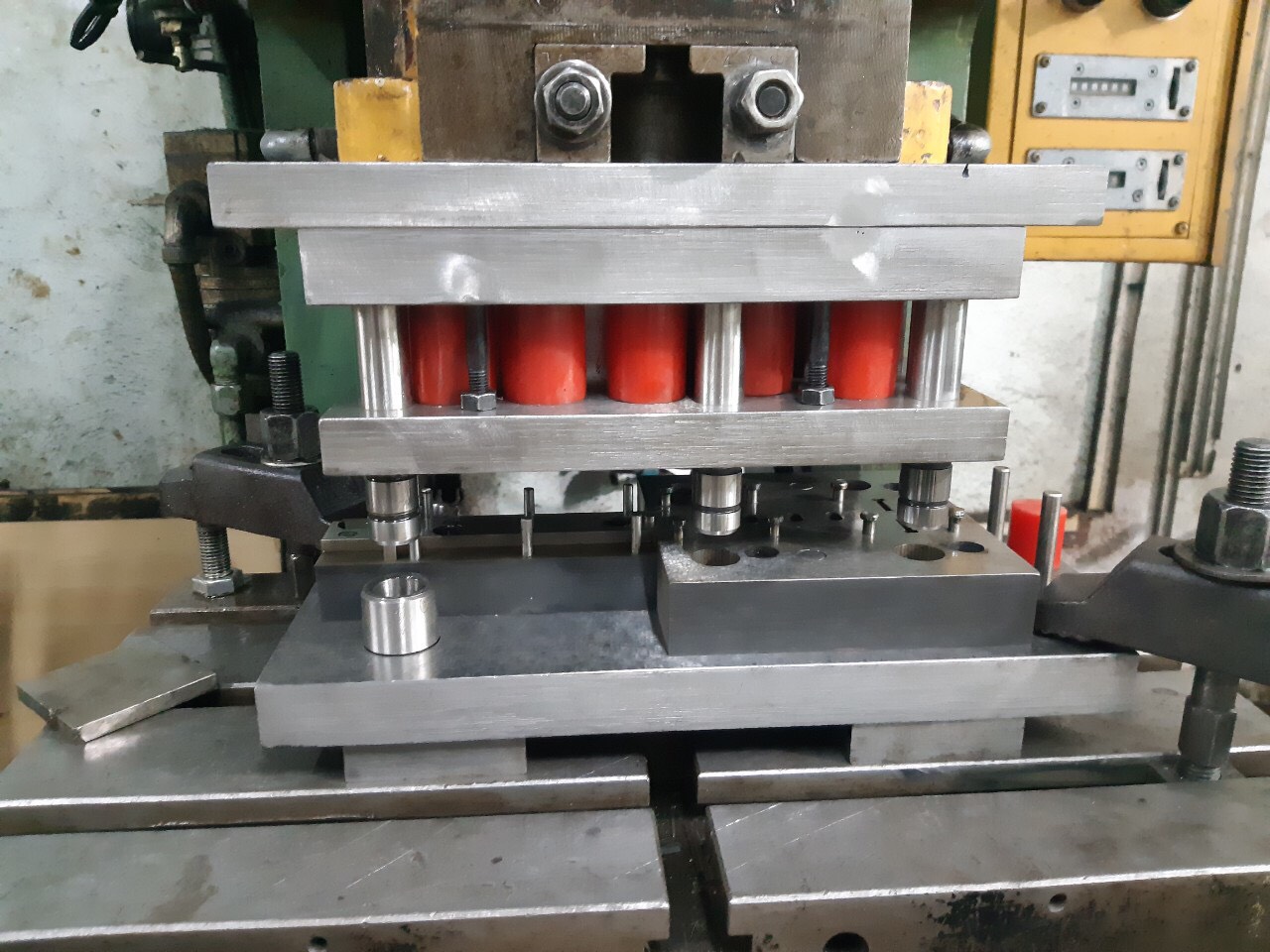

Một bộ khuôn đột dập kim loại tiêu chuẩn thường bao gồm 2 bộ phận chính là chày và cối, ngoài ra còn có nhiều chi tiết hỗ trợ khác nhằm đảm bảo độ chính xác và tuổi thọ của khuôn.

Hai bộ phận chính của khuôn

🔹 Phần chày (Punch)

• Là phần trên của khuôn
• Được gắn với búa hoặc đầu trượt của máy dập
• Là bộ phận chuyển động chính, tạo lực ép trực tiếp lên phôi kim loại
• Có nhiệm vụ đột, cắt hoặc tạo hình sản phẩm

🔹 Phần cối (Die)

• Là phần khuôn dưới, cố định trong quá trình gia công
• Có hình dạng tương ứng với sản phẩm cần tạo
• Là nơi tiếp nhận lực từ chày để định hình vật liệu

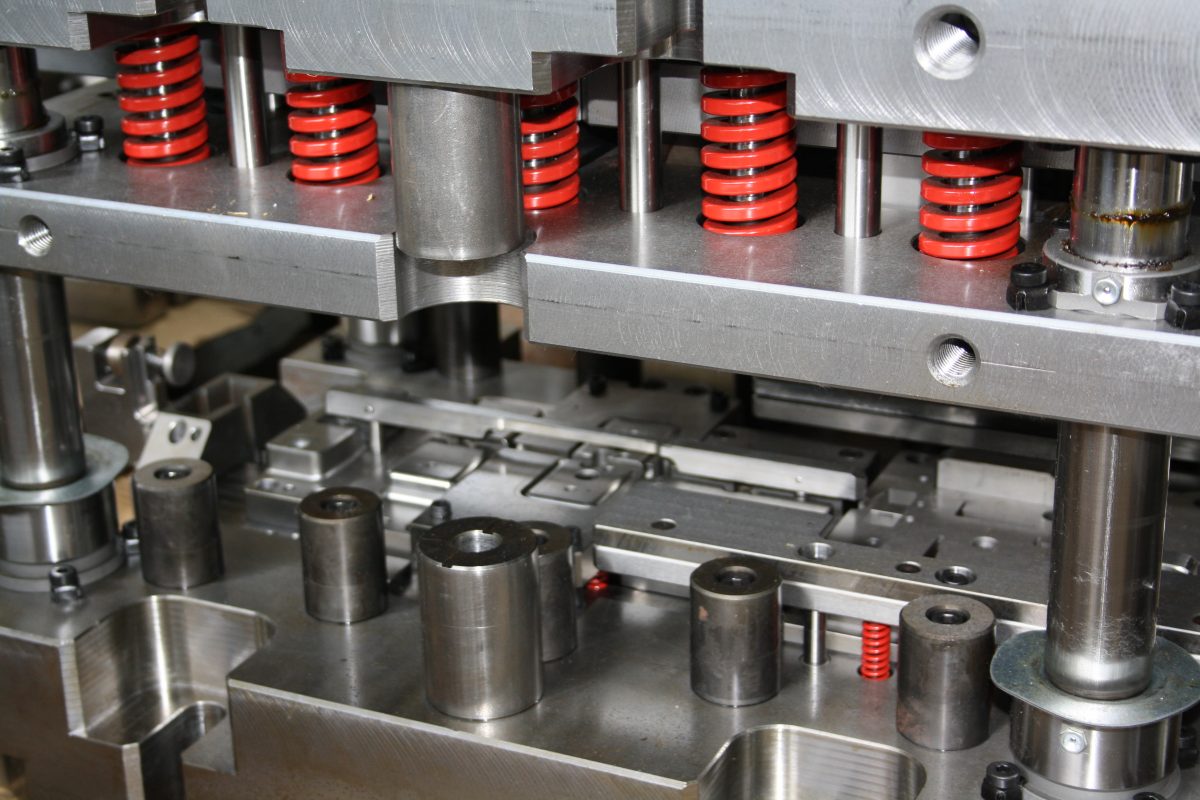

Các bộ phận phụ trợ khác

Ngoài chày và cối, khuôn đột dập còn bao gồm các chi tiết quan trọng như:

• Tấm dẫn hướng: Giúp chày di chuyển chính xác, tránh lệch tâm
• Tấm giữ phôi: Giữ cố định vật liệu khi dập
• Lò xo hồi vị: Giúp tách sản phẩm khỏi chày sau khi dập
• Đế khuôn: Là khung chịu lực chính của toàn bộ khuôn
• Chốt định vị: Đảm bảo vị trí chính xác của phôi

👉 Tùy theo yêu cầu sản phẩm, cấu tạo khuôn có thể được thiết kế phức tạp hơn để đáp ứng các tiêu chuẩn kỹ thuật khác nhau.

>>> Xem thêm: Sản phẩm Kệ kho hàng giá cạnh tranh - Lắp đặt 24/7

Ứng dụng của khuôn đột dập kim loại

Khuôn đột dập kim loại được sử dụng rộng rãi trong gia công kim loại tấm để tạo ra các chi tiết có độ chính xác cao.

Một số ứng dụng tiêu biểu:

• Sản xuất linh kiện ô tô, xe máy
• Gia công chi tiết điện tử
• Chế tạo thiết bị gia dụng (tủ lạnh, máy giặt, quạt…)
• Gia công kết cấu kim loại trong nhà máy công nghiệp
• Sản xuất phụ kiện cơ khí, chi tiết máy

Nhờ khả năng sản xuất nhanh, chính xác và đồng đều, khuôn đột dập giúp doanh nghiệp tối ưu chi phí và nâng cao hiệu quả sản xuất.

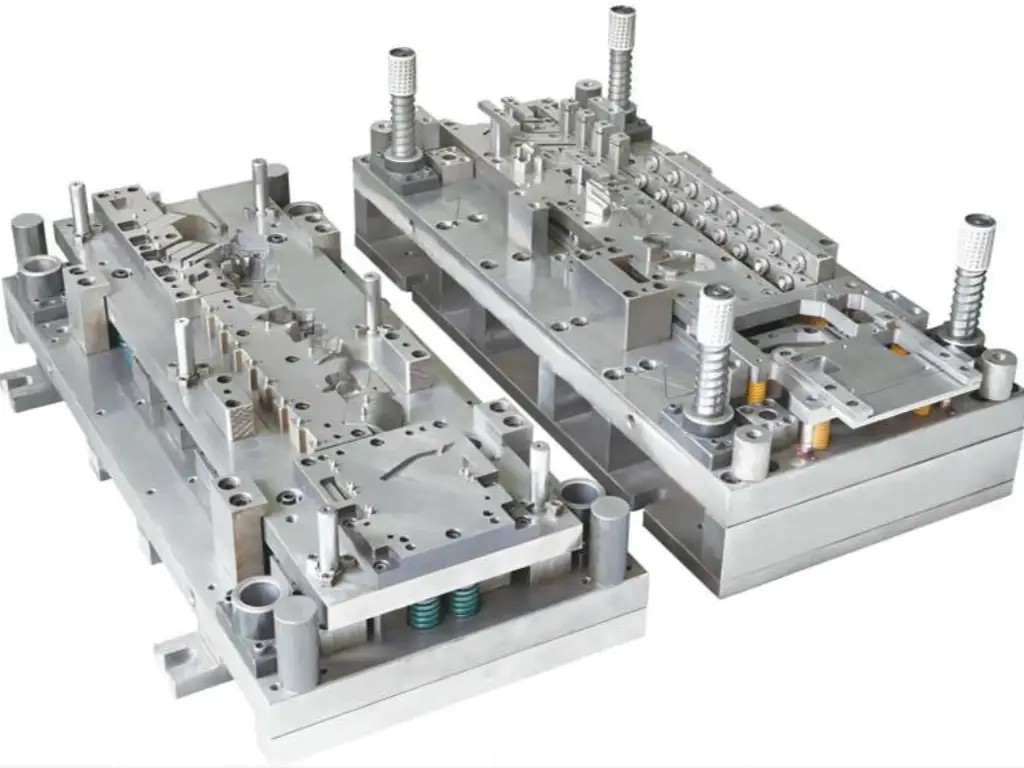

Các loại khuôn đột dập kim loại

Khuôn đột dập kim loại được phân loại theo nhiều tiêu chí khác nhau, tùy vào mục đích sử dụng và quy trình sản xuất. Phân loại theo chức năng đột dập

🔹 Khuôn dập (Forming Die)

• Dùng để thay đổi hình dạng phôi
• Không loại bỏ vật liệu
• Thường dùng cho uốn, kéo, tạo hình

🔹 Khuôn cắt (Cutting Die)

• Dùng để cắt hoặc đột vật liệu
• Bao gồm các thao tác như đột lỗ, cắt biên

Phân loại theo phương thức hoạt động

🔹 Khuôn đột dập đơn giản

• Chỉ thực hiện một thao tác trong một lần dập
• Kết cấu đơn giản, chi phí thấp
• Nhược điểm: sản phẩm dễ cong vênh nếu kích thước lớn

🔹 Khuôn dập thành phần

• Thực hiện nhiều thao tác cùng lúc trong một lần dập
• Tăng độ chính xác sản phẩm
• Phù hợp với các chi tiết có cấu trúc đơn giản

🔹 Khuôn dập phối hợp

• Sau một hành trình dập có thể tạo ra nhiều hình dạng khác nhau
• Sản phẩm hoàn thiện ngay sau khi ra khỏi khuôn
• Giúp giảm số công đoạn gia công

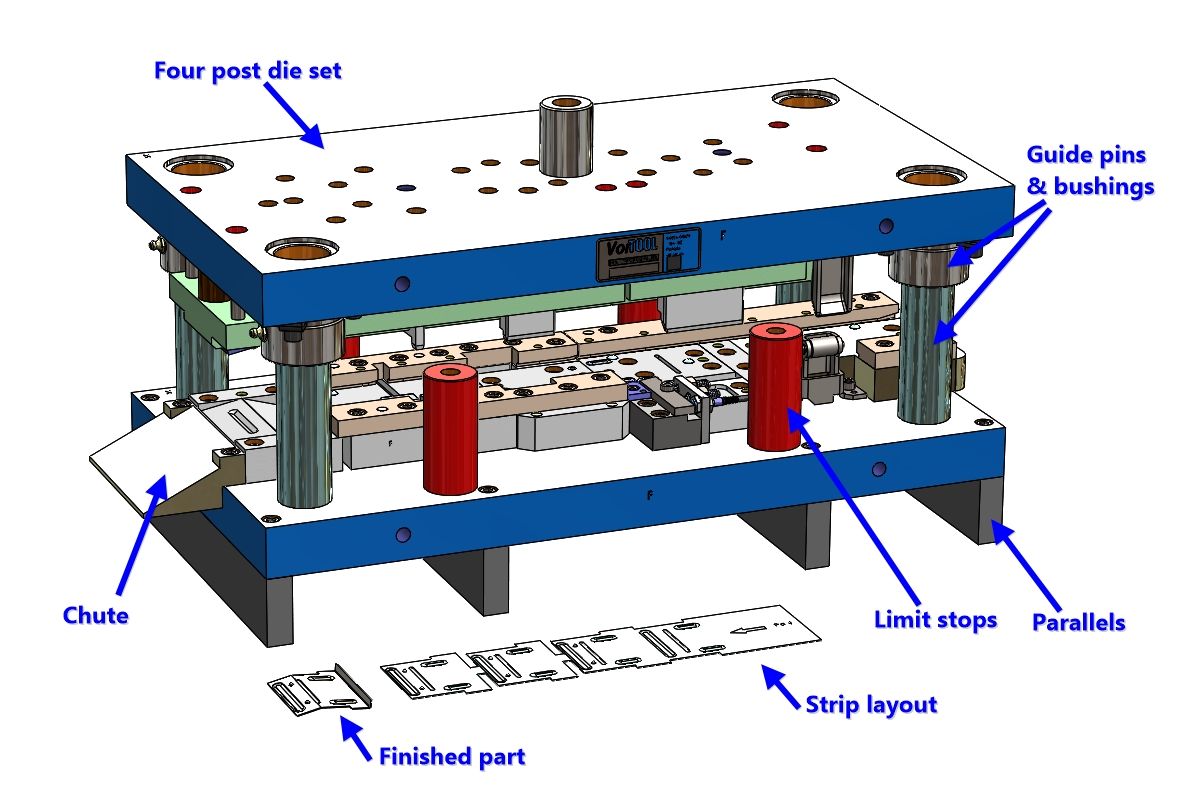

🔹 Khuôn dập liên hoàn (Progressive Die)

• Được chia thành nhiều công đoạn liên tiếp
• Mỗi vị trí thực hiện một bước gia công khác nhau
• Khi phôi di chuyển đến vị trí cuối, sản phẩm hoàn thiện

👉 Đây là loại khuôn phổ biến nhất hiện nay nhờ:

• Năng suất cao
• Độ chính xác tốt
• Phù hợp sản xuất hàng loạt

Vai trò của Khuôn đột dập trong sản xuất Kệ kho hàng

Khuôn đột dập kim loại không chỉ là công cụ gia công mà còn là yếu tố quyết định đến hiệu quả sản xuất của doanh nghiệp. Những lợi ích nổi bật:

• Sản xuất số lượng lớn trong thời gian ngắn
• Đảm bảo độ chính xác và tính đồng đều
• Giảm chi phí nhân công
• Tối ưu hóa quy trình sản xuất
• Tăng tính cạnh tranh cho doanh nghiệp

Một số lưu ý khi sử dụng khuôn đột dập

Để đảm bảo hiệu quả và tuổi thọ khuôn, cần chú ý:

• Bảo trì và vệ sinh khuôn định kỳ
• Sử dụng vật liệu phù hợp
• Kiểm soát lực dập hợp lý
• Kiểm tra độ mòn của chày và cối

Khuôn đột dập kim loại đóng vai trò quan trọng trong ngành cơ khí chế tạo hiện đại. Việc hiểu rõ cấu tạo, phân loại và vật liệu sẽ giúp doanh nghiệp lựa chọn giải pháp phù hợp, tối ưu chi phí và nâng cao chất lượng sản phẩm. Nếu được thiết kế và sử dụng đúng cách, khuôn đột dập có thể mang lại hiệu quả sản xuất vượt trội, đặc biệt trong các dây chuyền sản xuất hàng loạt.

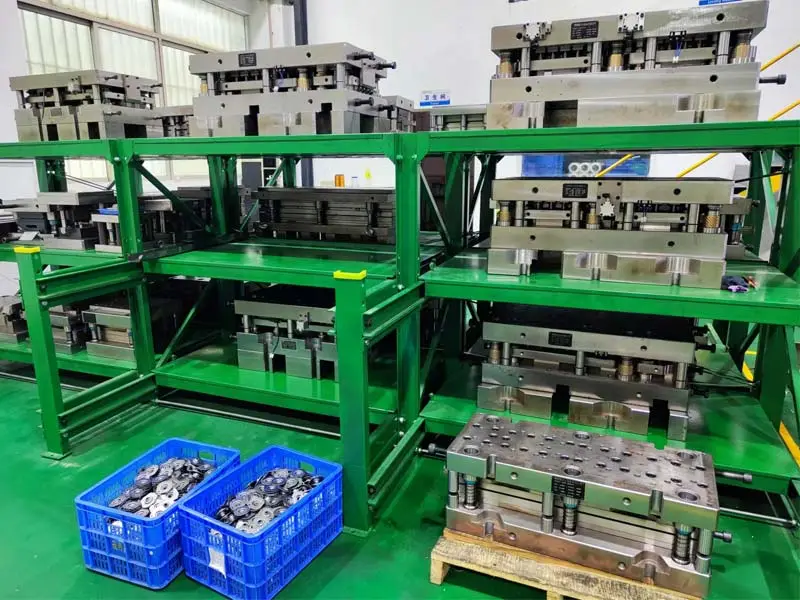

Nhà máy sản xuất Kệ để khuôn uy tín
